Proč je v okénku letadla malá dírka a k čemu slouží

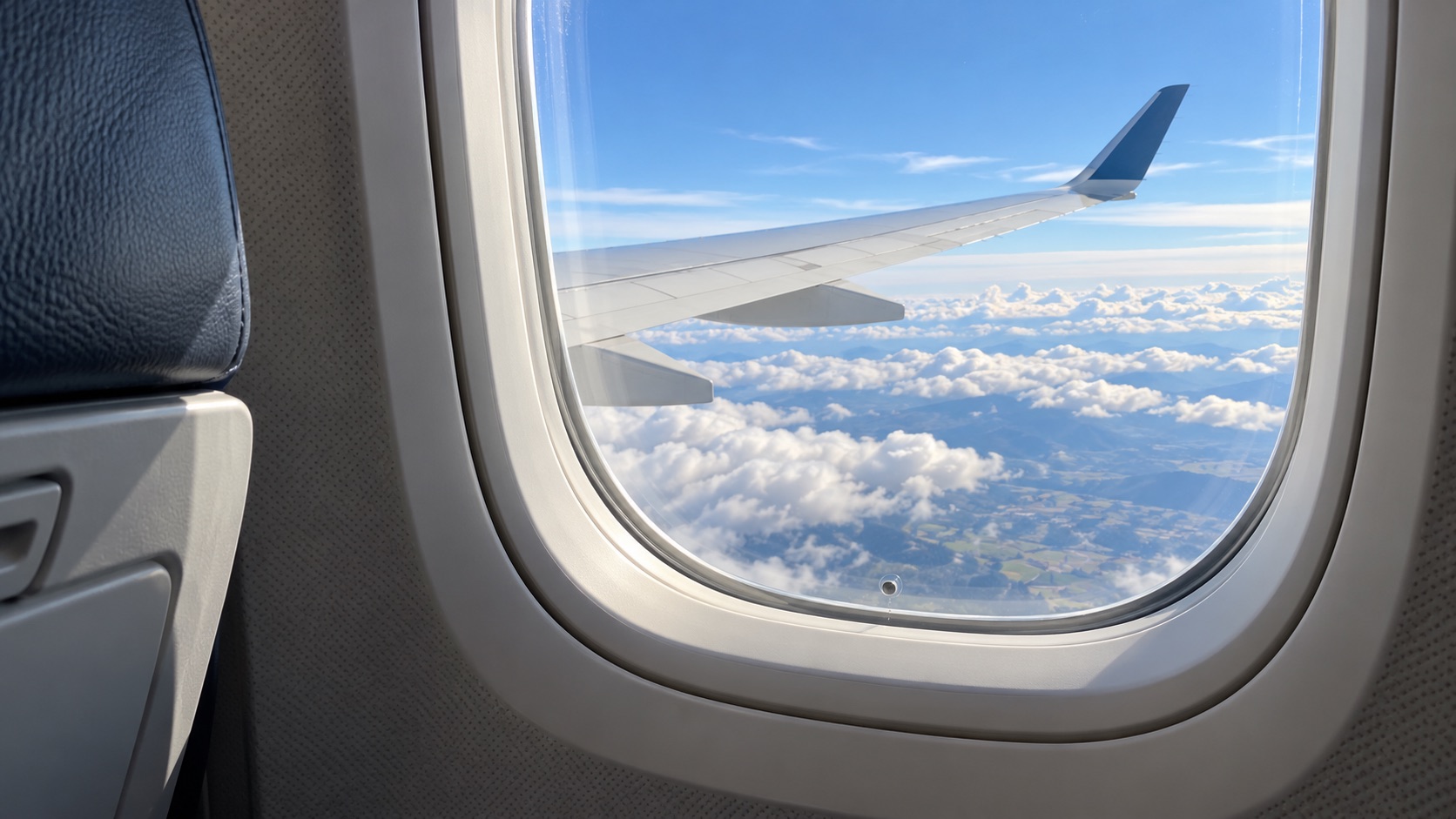

Při pohledu z letadla si můžete u spodního okraje okénka všimnout drobného otvoru. Vypadá jako výrobní vada nebo dírka, kterou by měl unikat vzduch z kabiny. Ve skutečnosti má u běžné konstrukce okna přesně určenou úlohu: propojuje prostor mezi dvěma nosnými tabulemi s tlakem v kabině. Vnější tabule pak za normálního provozu přebírá tlakový rozdíl vůči okolnímu vzduchu. Vnitřní tabule zůstává jako záložní bezpečnostní prvek. Podrobnosti se liší podle typu letadla, proto je užitečné vycházet z technického popisu výrobce, nikoli z dojmu, že jde o obyčejné dvojité sklo.

Za viditelným oknem je více vrstev

Kabina dopravního letadla bývá při letu pod tlakem vyšším, než je okolní vzduch ve velké výšce. Okno proto musí zvládnout významný rozdíl tlaků. Airbus popisuje sestavu s vnější a vnitřní nosnou tabulí ze speciálního akrylátu a s další průhlednou vnitřní krycí vrstvou, která chrání před poškrábáním od cestujících. To, na co můžete snadno položit prst, tedy nemusí být nosná tabule s malým otvorem. Přesná skladba se liší podle letadla a kabinové úpravy. Smyslem více vrstev je kombinovat odolnost, zálohu a ochranu povrchu.

Otvor vyrovnává tlak mezi tabulemi

Malý větrací otvor na vnitřní nosné tabuli umožňuje, aby tlak v prostoru mezi tabulemi odpovídal tlaku kabiny. Vnější tabule tak běžně nese tlakový rozdíl mezi kabinou a vzduchem venku. Vnitřní nosná tabule není při každém letu vystavena stejným opakovaným tlakovým cyklům. Tím se omezuje její únavové namáhání. Dírka tedy není průchod přímo ven z letadla. Pokud by vedla až do atmosféry, neplnila by popsanou funkci a konstrukce by nedávala stejný bezpečnostní smysl.

Vnější tabule nese běžné zatížení

Při stoupání klesá tlak okolního vzduchu a kabina zůstává regulovaně přetlakovaná. Proto na okno působí síla směrem ven. Podle technického popisu Airbusu je za normálních podmínek hlavní zatížení na vnější tabuli. Konstrukce celého okna je navíc vložená do rámu tak, aby ji tlak držel proti rámu. Nejde o dvě volně přilepené tenké tabulky podobné oknu v domácnosti. Pevnost závisí na materiálu, tvaru, tloušťce, těsnění a způsobu uchycení celé sestavy, nikoli na jediném nepatrném otvoru.

Vnitřní tabule je záloha

Airbus uvádí, že každá z obou nosných tabulí je navržena tak, aby samostatně vydržela maximální tlakový rozdíl, který se při letu obvykle vyskytuje. Kdyby vnější tabule selhala, vnitřní má převzít zatížení a udržet tlak v kabině do bezpečného dokončení letu. To neznamená, že je poškozené okno v pořádku ignorovat. Kontroly a výměna patří do postupů údržby letadla. Pro cestujícího je důležité hlavně rozlišení mezi normálním malým otvorem a skutečným viditelným poškozením, které je vhodné oznámit posádce.

Proč je otvor malý

K vyrovnání tlaku v uzavřeném mezivrstvovém prostoru není potřeba velké okno v okně. Malý otvor stačí k propojení tlaků, aniž by výrazně oslaboval vnitřní tabuli. Jeho poloha a velikost jsou součástí konstrukce, nikoli domácí úprava. Pokud v některém letadle otvor nevidíte, neznamená to automaticky, že tam žádný způsob řízení tlaku není. Může být zakrytý krycí vrstvou, jinde umístěný nebo může mít sestava jiné technické řešení. Z pouhého pohledu z cestujícího sedadla nelze bezpečně určit stav celé okenní sestavy.

Dírka neslouží k dýchání

Někdy se tvrdí, že otvorem přichází čerstvý vzduch pro cestující nebo že jím z kabiny uniká přetlak. To neodpovídá popisu výrobce: otvor spojuje mezivrstvu okna s kabinou, nikoli kabinu s venkovním vzduchem. Větrání a regulace kabinového tlaku jsou úkolem jiných systémů letadla. Dírka také není odtok pro déšť na vnější straně. Její hlavní úlohou je správné rozložení tlaku v okenní sestavě. Právě takové drobné konstrukční prvky mohou mít význam, který z jejich vzhledu není na první pohled zřejmý.

Jaký rozdíl je mezi otvorem a závadou

Pravidelný malý otvor na odpovídajícím místě patří ke konstrukci. Nepravidelná prasklina, odlupující se vrstva nebo náhle vzniklé poškození vypadá jinak a jeho posouzení náleží posádce a údržbě. Cestující nemá okno zkoumat tlakem, přelepovat otvor nebo se pokoušet kryt odstraňovat. Všimnete-li si něčeho neobvyklého, řekněte to palubnímu personálu. Ten může informaci předat podle postupů provozovatele. Většina cestujících však vidí jen běžný malý konstrukční otvor a není třeba z něj vyvozovat, že letadlo ztrácí tlak.

Co tento detail říká o návrhu letadla

Konstrukce okna je příkladem rozdělení funkcí mezi několik částí. Jedna tabule při běžném letu nese tlak, druhá vytváří zálohu a krycí vrstva chrání povrch před dotyky. Malý otvor pomáhá nastavit, jak se tlak mezi nimi rozloží. Každá část proto může plnit jiný úkol, i když cestující vnímá jen jedno průhledné okénko. Při vysvětlování podobných detailů je lepší držet se konkrétního typu konstrukce uvedeného výrobcem. Není správné tvrdit, že každý otvor v každém letadle musí být řešen úplně stejně.

Časté otázky

Uniká otvorem vzduch ven?

Ne. U popsané konstrukce spojuje prostor mezi tabulemi s tlakem kabiny.

Proč není dírka ve vnější tabuli?

Vnější tabule za normálního letu nese tlakový rozdíl vůči okolí; otvor je ve vnitřní tabuli.

Je okno bezpečné i při poškození jedné tabule?

Návrh počítá se záložní nosnou tabulí, ale skutečné poškození musí posoudit posádka a údržba.

Mám na otvor sahat nebo jej zakrývat?

Ne. Je součástí konstrukce a do okna se nemá zasahovat.
